海灣TSZ-GSTN60消防電話總機接線安裝技術

2.1 海灣TSZ-GSTN60消防電話總機特點

? 采用兩總線控制?？倷C、電話分機及電話插孔接口之間兩總線連接，使得系統布線達到最小

化，工程施工簡單。

? 系統容量大。在兩總線上最多可監控 99 個總線分機或插孔接口。

? 總機系統實時自動巡檢，及時檢測出分機故障和線路故障。分機摘機，總機將在 2 秒之內出

呼叫反應。

? 總機采用液晶漢字圖形顯示，可以非常直觀的顯示各項功能操作及通話呼叫狀態，使用非常

便利。

? 總機中使用了一片大容量的 FLASH 存儲器，可以存儲 9 小時以上的通話錄音，及 500 條記

錄，能準確記錄每部分機呼叫、通話發生的時間、類型及通話內容，外形示意圖見 7- 2。

2.2 海灣TSZ-GSTN60消防電話總機主要技術指標

? 電源：直流 24V±10%,總機最大工作電流約 0.5A

? 總線線路電阻（包括導線電阻和連接點接觸電阻）：最大不超過 70 歐姆

? 總線容量：最多 99 個編碼地址

? 總線長度：最大 1500 米

? 話音頻率范圍：300～3400Hz

? 話音傳輸損耗：＜5dB

? 工作環境：環境溫度：-10～55℃；相對濕度：≤ 95%

? 電話總機的尺寸和重量

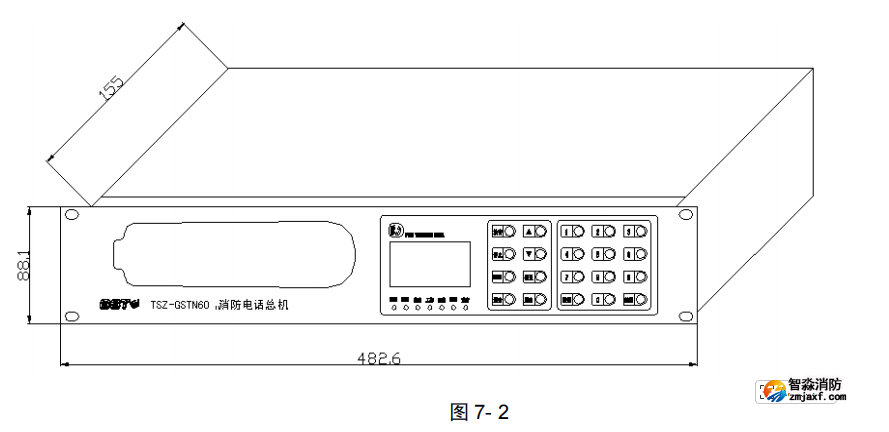

 尺 寸：482.6mm×88.1mm×155mm(寬×高×厚)，如圖 7-2.

重 量：2.5kg
