海灣TS-GSTN605消防電話中繼器

7.1 海灣TS-GSTN605消防電話中繼器特點

? 需要外接 DC24V 直流供電電源，兩輸入端 HI+/HI-連接系統兩總線，兩輸出端 HO+/HO-連接

現場 TS-GSTN601 總線電話分機和 TS-GSTN604 消防電話插孔接口；

? 可以有效增強系統總線的信號強度，增強總線可靠性及抗干擾能力；

? 增加總線布線距離。加接一級消防電話中繼器，可以將總線延伸至 3000 米，加接兩級消防

電話中繼器，可以將總線有效延伸到 4500 米。

? 可以有效起到總線分區隔離效果。

7.2 海灣TS-GSTN605消防電話中繼器主要技術指標

? 工作電壓：DC23V~25V

? 工作電流：<0.5A

? 環境溫度：-10～55℃

? 相對濕度：≤95％

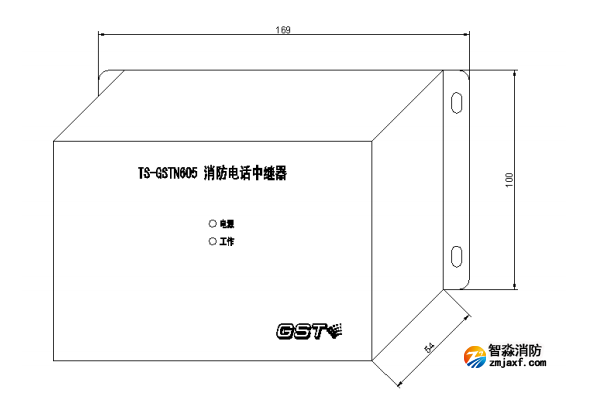

? 外形尺寸：169mm×100mm×54mm（寬×高×厚）

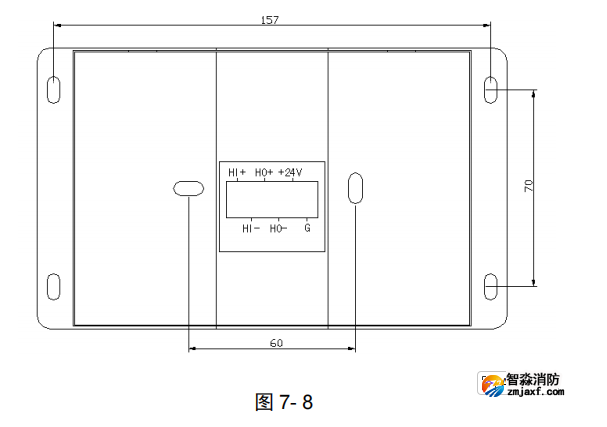

定位孔尺寸：157mm×70mm（如圖 7-8 所示）

? 重 量：0.5kg

7.3 海灣TS-GSTN605消防電話中繼器結構特征、布線與安裝

該產品共有 6 個接線端子：兩個電源輸入端子+24V/G，兩個總線輸入端子 HI+HI-，兩個總線輸

出端子 HO+HO-。為了接線方便，6 個接線端子是采用可插拔方式的。接好 6 根信號線后，將產品固

定在墻上。產品固定于墻上的方法有兩種，一種方法是利用產品四周的 4 個固定孔直接將產品緊固

在墻上；第二種方法是將產品的后蓋打開，利用后蓋中間的兩個固定將后蓋緊固在墻孔預埋合上，

然后再將產品固定于后蓋上。安裝本機的導線應選用截面積大于 1.0 平方毫米的雙色雙絞線。注意：

紅色為正，黑色為負。如圖 7-8 所示。

7.4 應用方法

TS-GSTN605 消防電話中繼器在正確接線及正常供電后，便可正常工作，無需進行任何操作。只

要+24V/G 供電正常，則電源指示燈常亮。但工作指示燈只有在系統總線工作正常后才閃亮，如果電

話總機關機，則消防電話中繼器的工作指示燈不亮。
