可燃氣體探測器安裝方式：

　　根據現場情況可燃氣體探測器采用抱管安裝方式（圖1）或貼墻安裝方式（圖2）也可以通過安裝吊頂安裝支架進行吊頂安裝，安裝時應確保安裝位置牢固可靠。

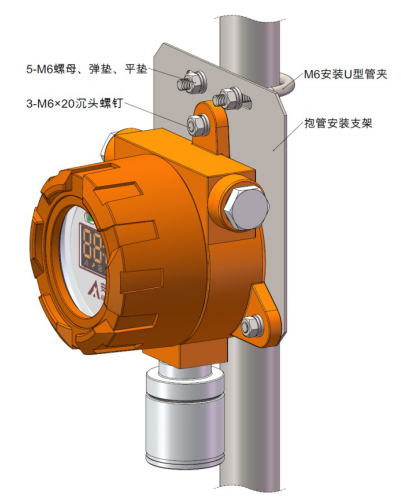

圖1

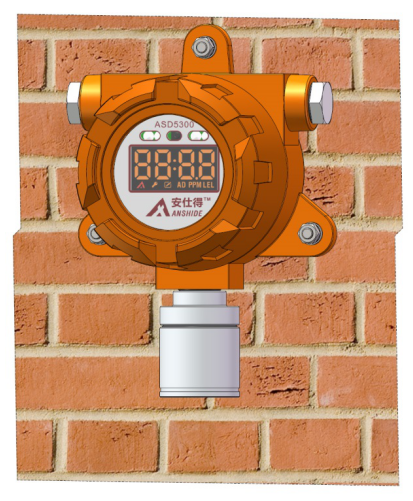

圖2

　　注意：如客戶需要進行抱管、吊頂安裝請在訂貨時注明。

可燃氣體探測器安裝注意事項：

　　探測器采用擴散方式進行采樣，探測器應安裝在可探測到被測氣體的最佳位置。

　　探測器穿線堵頭最大孔徑8mm。

　　探測器安裝時應保證傳感器朝下固定，正確安裝接線后應保證傳感器外殼密封堵頭及上蓋固定密封緊固。

　　探測器現場走線應穿管，所用導線及穿線管應符合國家等相關標準要求，導線連接處應密封。

　　直流和交流信號電纜不得安裝在同一根穿線管內。

　　傳感器右側的接地螺釘應作好接地連接，保證接地電阻≤4Ω。
