海灣GST-LD-JA1隔離器
一、海灣GST-LD-JA1隔離器產品概述
GST-LD-JA1隔離器，有干線和支線兩種隔離方式和支線兩種隔離方式和支線兩種隔離方式，主要用于隔離總線上發生短路的部分，保證總線上其它設備正常工作。待故障修復后隔離器可將被隔離出去的部分重新納入系統。并且，使用隔離器便于確定總線發生短路的位置。
二、海灣GST-LD-JA1隔離器產品特點
1、提供1路干線、4路支線。
2、總線短路故障排除后，可將被隔離出去的部分重新納入系統。
3、最大輸出電流輸出電流1A。
三、海灣GST-LD-JA1隔離器技術特性
| 工作電壓 | 24V 動作電流≤8mA |
| 負載能力 | 總負載能力：總線24V，1A |
| 指示燈 | 黃色（干線：正常監視狀態正常監視狀態閃亮，故障時故障時常亮；支線：正常熄滅，故障時亮） |
| 使用環境 |
溫度：0℃～+40℃ 相對濕度：≤95％，不凝露 |
| 外形尺寸 | 110mm×86mm×43mm(帶底殼) |
| 外殼防護等級 | IP30 |
| 殼體材料和顏色 | ABS，白色 |
| 重量 | 190g(帶底殼) |
| 安裝孔距 | 60mm |
四、GST-LD-JA1隔離器結構特性與工作原理

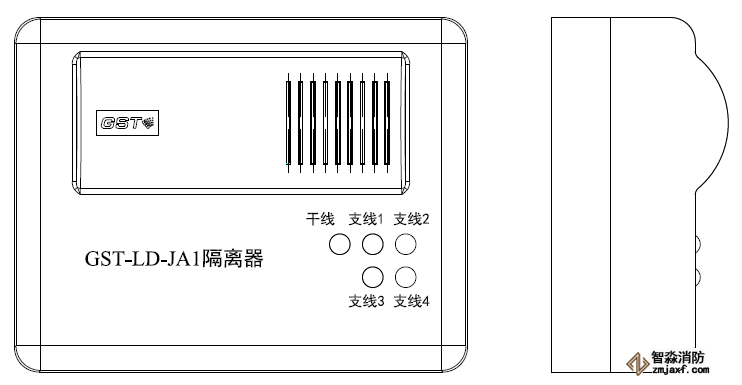

1、隔離器的外形示意圖如下：
2、工作原理：
當隔離器檢測到短路故障時，在短路部分上串入20k電阻；當隔離器檢測到短路恢復后，去掉20k電阻。
